Le dispositif d'impression dans les tabulatrices Bull

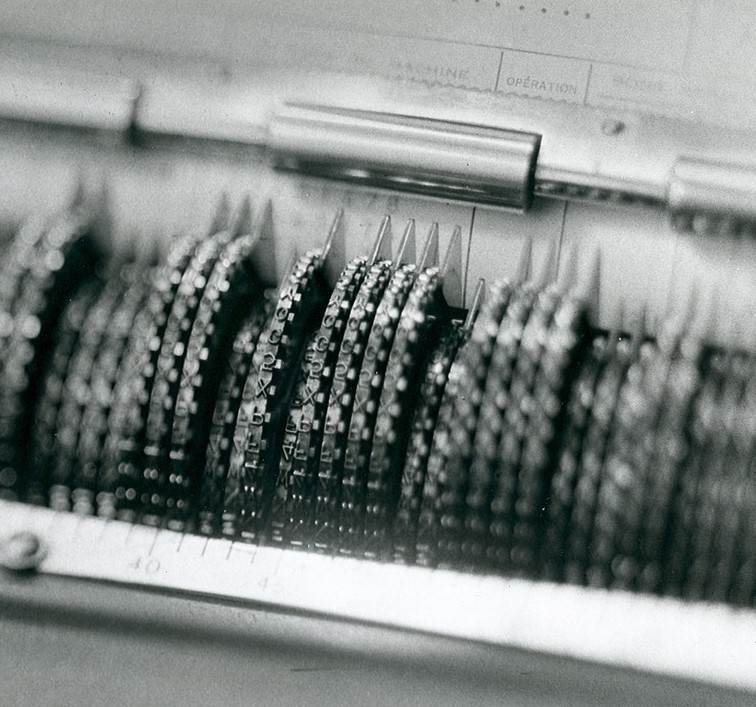

Principe de fonctionnement
|
|||
Le problème de l'impression en tabulatrices a toute une histoire.
Ajoutons aussi que Knutsen avait introduit en 1935 un code alphanumérique pour la perforation des cartes. Ce code permettait de représenter sur chaque colonne de la carte un chiffre ou une lettre. Ce genre de code, joint au nouveau format de carte à 80 colonnes introduit par IBM, permettait enfin à la mécanographie de l'époque de produire des documents à partir de données numériques et alphabétiques positionnées en choix libre sur les cartes. La solution électromécanique appliquée:
|
|||
![]()

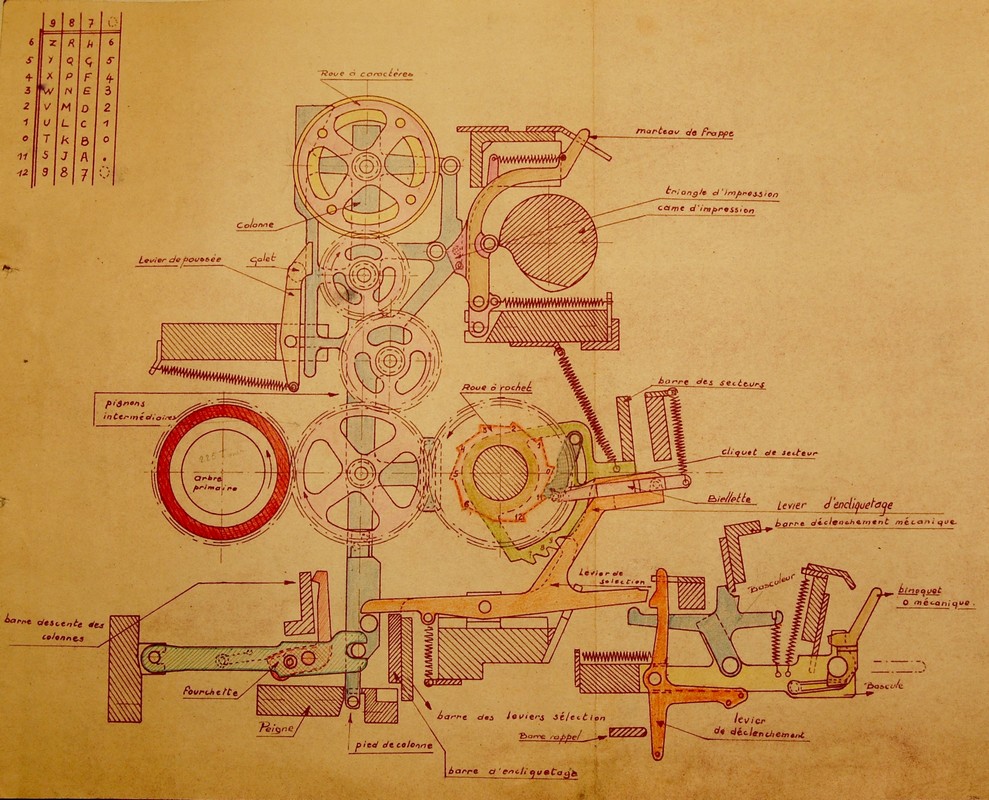

Ci-dessus le schéma technique du dispositif d'impression. 1-L’arbre primaire tourne en permanence lors d’un cycle d’impression, à 120 ou 150 tours / minute suivant modèle de tabulatrice. 2- Sur la colonne, le pignon inférieur entraîne le pignon libre de la roue à rochet. 3- Sur cette roue à rochet il y a bien sûr les dents du rochet mais aussi un secteur denté. 4- La roue à rochet comporte 9 encoches correspondantes aux valeurs de 6 à 12. 5- Le secteur comporte 3 encoches correspondant aux valeurs de 7 à 9.
6-
La combinaison de ces deux valeurs détermine le caractère à
imprimer. 7- Le dispositif déclencheur consiste en un électro-aimant qui bascule le levier de déclenchement via une tirette. 8- Lors de la lecture du caractère à imprimer, les valeurs 7 à 9 pré-positionnent le secteur. 9- Les valeurs de 6 à 12 déclenchent le cliquet qui bloque la roue à rochet à un temps bien précis correspondant au caractère à imprimer. 10- Le blocage de la roue à rochet force la colonne à monter vu que l’arbre primaire est toujours en rotation.
11-
En montant , la colonne est projetée vers l’avant via un galet et
le triangle d’impression : 12- En fin d’impression, les roues à rochet sont libérées et les fourchettes ramènent les colonnes vers le bas.
13-
La roue à rochet devant toujours être synchronisée sur le cycle
de la machine, il existe des dispositifs pour limiter la montée de la
colonne afin de ne jamais sortir des dents
14-
Le dispositif appelé « binoquet » permettait de rajouter un zéro
dans chaque colonne sélectionnée 15- Un ensemble de cames et barres réarment les dispositifs déclencheurs et les remettent à la position d’origine avant chaque impression et ceci 150 fois par minute.( 2,5 fois / sec )
|
|||
La description générale de la tabulatrice Bull BS : voir
Tabulatrice |
|||
|
références : Schéma original
conservé par René Mathieu. Description de la tabulatrice BS à usage des programmeurs. Explications de André Hanchart et Michel Roevros. |
||
