Rôle des lignes à retard

La dernière génération de machines à cartes perforées comportait des ensembles interconnectés : machine "classique" , en général une tabulatrice, reliée à une calculatrice électronique (à lampe), laquelle pouvait elle-même être reliée à un tambour magnétique.

La synchronisation de la transmission des données entre ces ensembles, en particulier entre le calculateur et le tambour, nécessitait de garder en mémoire un train d'impulsion, le temps nécessaire à son enregistrement. Le train d'impulsion représentait par exemple quelques chiffres.

De  là l'usage de lignes à retard, complétées par des régénérateurs. La longueur variant avec la durée du retard à générer et la longueur du signal.

Actuellement, des lignes à retard sont encore utilisées en sonorisation et en télécommunication.

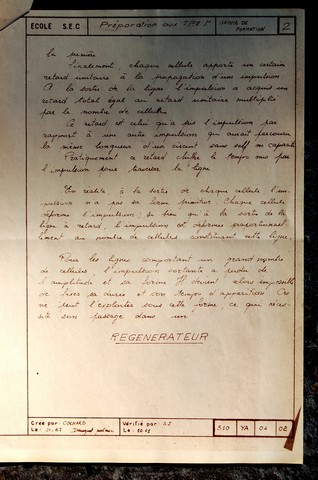

Il nous a paru amusant de faire paraître la photo de la note de cours datée de 1961 en regard de sa transposition en clair.

ECOLE SEC  Préparation aux TPE Γ  Gamme de Formation   p1
( SEC = Service Entretien Client)

LIGNE A RETARD

 But :
    La ligne à retard réduit considérablement la durée
de propagation des impulsions.

 Constitution :
    Association de selfs et condensateurs

 Principe :

    Si une impulsion se présente
 à l'entrée E de la ligne , la première self déforme l'impulsion en la retardant conformément à la courbe d'établissement du courant dans une self (pour le front d'établissement) et à la courbe de disparition du courant dans une self (pour le front de déclin).
   Lorsque l'impulsion se présente à la sortie de la première self, le début de l'onde électrique provoque une variation de potentiel que le condensateur absorbe pour se charger.
   Quad la fin de l'impulsion se présente, le condensateur restitue alors la charge qu'il avait emmagasinée pour redonner à l'onde électrique une forme voisine de sa forme définitive.
Les cellules suivantes agissent de la même façon que pour la première.

Créé par COCHARD       Vérifié par SERY
le 10/61                        le 10.61

ECOLE SEC  Préparation aux TPE Γ  Gamme de Formation   p2

    Finalement, chaque cellule apporte un certain retard similaire à la propagation d'une impulsion.
   A la sortie S de la ligne de la ligne à retard, l'impulsion initiale a acquis un retard total égal au retard unitaire multiplié par le nombre de cellules.
   Ce retard est celui qu'a pris l'impulsion par rapport à une autre qui aurait parcouru à travers un circuit sans self ni capacité.
   Pratiquement, le retard chiffre le temps mis par l'impulsion pour traverser la ligne.
   En réalité, à la sortie de chaque cellule, l'onde électrique n'a pas sa forme primitive. Chaque cellule déforme celle-ci, si bien qu'à la sortie S de la ligne à retard, l'impulsion se trouve déformée proportionnellement au nombre de cellules constituant la ligne à retard.
   Pour les lignes comportant un grand nombre de cellules, l'impulsion sortante a perdu de l'amplitude et est fortement déformée. Il devient alors impossible de fixer sa durée et son temps d'apparition ! On ne peut donc l'exploiter telle quelle, ce qui nécessite son passage dans un


                    REGENERATEUR

Créé par COCHARD       Vérifié par SERY
le 10/61                        le 10.61

Objectif :

Avec l'apparition des imprimantes et de l' électronique, dans les années 60, la progression de la mécanographie nécessitait de pouvoir mémoriser tout le contenu d'une carte ou d'une ligne d'impression durant le temps nécessaire à l'exécution d'une opération de calcul ou d'impression. Les lignes à retard classiques ne pouvaient répondre à ces exigences.

Les mémoires à tores de ferrites étaient encore rares et très coûteuses.

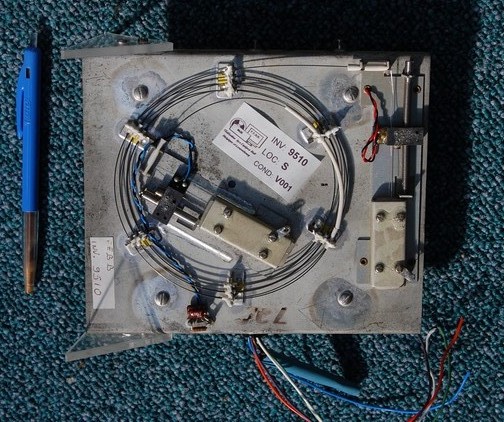

De là l'utilisation de cette technique à la frontière entre ligne à retard et mémoire.

Principe de base :

Le ferromagnétisme est une propriété de certains matériaux de se déformer sous l'effet d'un champ magnétique.
Si l'on provoque par ce moyen une déformation au départ d'une ligne (fil en matièreferromagnétique), cette déformation va se propager tout au long de la ligne et peut être retransformée en signal électrique à l'autre extrémité.
En l'occurrence, ce n'est pas une, mais un train d'onde qui va se déplacer le long du fil, ce train représentant une série de bits.
Le train d'onde sera détecté, ré amplifié et relancé le temps nécessaire.
La capacité de mémorisation dépend de la longueur du fil.

Difficultés :

Calcul exact de la longueur et réglage fin à prévoir (vis en vertical visible sur la droite)
Sensibilité aux chocs : le fil est monté sur amortisseurs et la plaque aussi.
Variation de la longueur du fil en fonction de la température ambiante.

Applications chez Bull :

Imprimantes Série 300 et Gamma 60. Gamma 3 extension Tambour.
